A Hebei Jingweida Technology Co., Ltd. egy nagyszabású vállalkozás, amely a iszapszivattyúk előállítására szakosodott. A társaság erős termelési műszaki képességekkel, teljes termelési műszaki garanciarendszerrel, minőségbiztosítási felügyelettel és kezelési rendszerrel, valamint professzionális csapatral rendelkezik. Ez egy olyan termelési entitás, amely integrálja a kutatást, a tervezést, a gyártást és a működést. A gyárban van egy nagyszabású tesztszivattyú-állomás, amelynek tesztelése pontossággal rendelkezik a nemzetközi szabványokhoz, amelyek képesek önállóan befejezni az új termékek fejlesztését és kutatását a szivattyúk és anyagok számára, és biztosítva a különféle munkakörülményekhez megfelelő legjobb termékek és anyagok biztosítását.
A társaság termékeit elsősorban speciális berendezésekként biztosítják olyan osztályok számára, mint a folyó kotrása, a folyó kotrása, a hídépítés, a szén, az energia, a kohászat, a kőolaj, a vegyipar, a papírgyártás, a bányászat, a gyógyszerek, az önkormányzati vízelvezetés, a lakossági területek alagsori vízelvezetése, a szennyvízkezelő növények stb.
01
Kiváló minőségű
Integrált gyári erő
02
Fejlett felszerelés
Integrált gyári erő
03
Szakmai csapat
Integrált gyári erő
04
Egyedi szolgáltatás
Integrált gyári erő

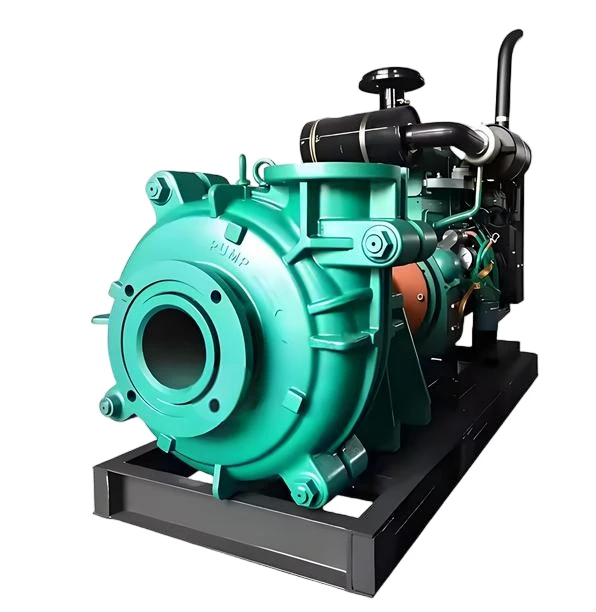

Termék Bevezetés
Az AH -iszapszivattyú egy általánosan használt vízszintes iszapszállító berendezés az ipari területen. Függőleges középső nyitott kettős szivattyú-ház szerkezetét fogadja el, és a kisülési aljzat 45 fokos időközönként történő forgatással beállítható, hogy alkalmazkodjon a különböző munkakörülményekhez. Ez a szivattyú hengeres csapágy -szerelvényrel van felszerelve, amely támogatja a zsír kenést, valamint az általános szétszerelést és a karbantartást. A tengelytömítés kiválasztható a csomagoló tömítésből, a kiegészítő járókerék -tömítésből és a mechanikus tömítésből. Az átviteli módszerek között szerepel a V-típusú öv, az elasztikus kapcsolás stb., Összesen hat típus. Az áramlási alkatrészek öntöttvas szivattyú testből, kopásálló és korrózióálló gumi bélésből állnak. A sebességváltozás kialakításán és a többlépcsős sorozatú kapcsolaton keresztül hatékony távolsági szállítást ér el, jelentős előnyökkel a működési költségek csökkentésében. Működés közben szabályozni kell a csapágyhűtő víz hőmérsékletét és a csomagoló tömítés szivárgását, és megakadályozni a kavitációt, amelyet a bemeneti szelep nem megfelelő beállítása okoz.
6/4D-AH Slurry Pump alkalmazás bevezetése:
Ez a szövőszivattyú -sorozat konzolos centrifugális iszapszivattyúk, amelyek alkalmasak csiszoló vagy korrozív iszap szállítására. Széles körben használják azokat olyan osztályokban, mint az ásványi anyagfeldolgozás, a kohászat, a kőolaj, a vegyipar, a szénbányászat, az energia, a szállítás, a folyó kotrása, az építőanyagok és
A 6/4D-AH egy nagy teherbírású iszapszivattyú. Annak a ténynek köszönhetően, hogy az ilyen típusú szivattyú vastag kopásálló alkatrészekkel rendelkezik, és nagy teherbírású tartóval van felszerelve, alkalmas erősen koptató, nagy koncentrációjú iszap vagy alacsony koncentrációjú, de nagy fejű iszap szállítására. A szivattyú maximális megengedett működési nyomástartományán belül több szakaszban is használható.
6/4D-AH SLURRY PUMP LEALÁLIS MÓDSZER:
A szivattyúk tengelytömítéseinek típusai elsősorban a csomagoló tömítések, a kiegészítő járókerék tömítései és a mechanikus tömítések tartalmazzák.
6/4D-AH Slurry Pump átviteli módszer:
A leggyakrabban használt átviteli módszerek közé tartozik a CRZ, ZVZ, DCZ és CV.

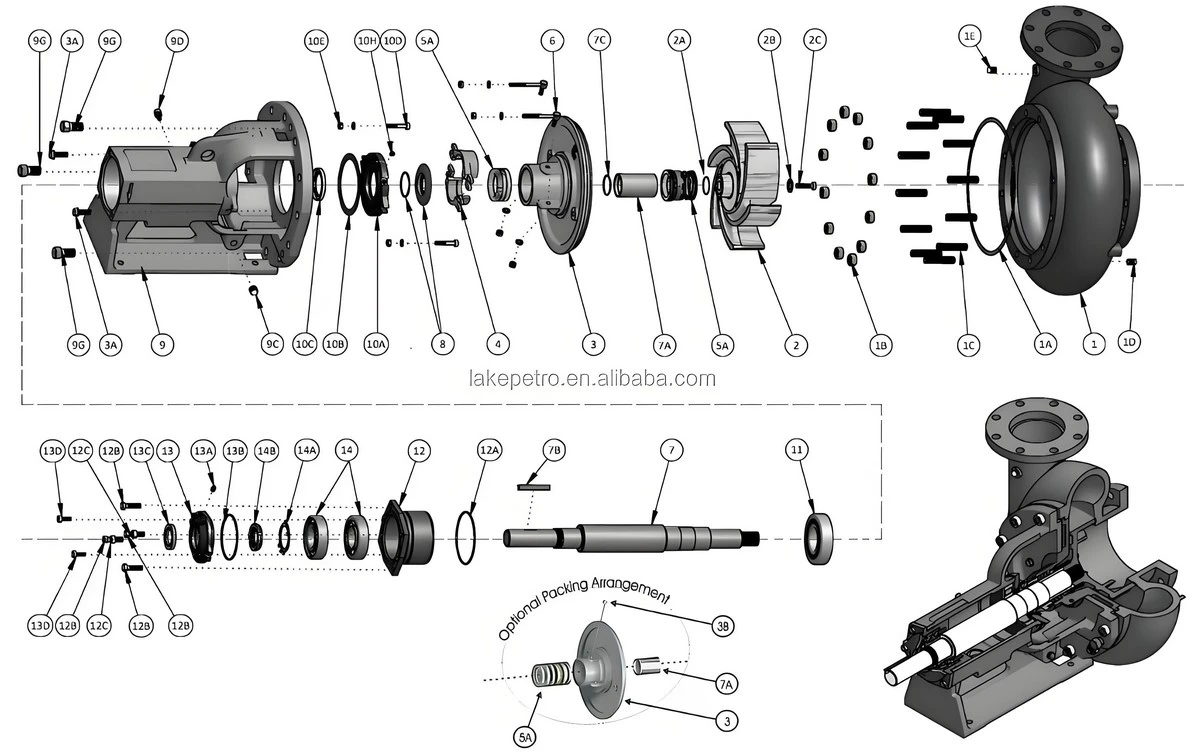

Termékszerkezet
| Nem. | Részleírás | Anyag -specifikáció | |||
| 1 | Bázis | Öntöttvas | |||
| 2 | Tengely | L140 magas szakító acél " | |||
| 3 | Csapágy szerelvény | Timkin [öntöttvas test | |||
| 4 | Tengelyhüvely | 620 rozsdamentes acél | |||
| 5 | Szivattyúház | Öntöttvas | |||
| 6 | Vázlap bélés | 27%ohrome fehér vas | |||
| 7 | Kötet bélés | 27%króm fehér vas | |||
| 8 | Roell er | 27%ohrome fehér vas | |||
| 9 | Torokbokor | 27%króm fehér vas | |||
| 10 | Ízületi gyűrűk | Gumi | |||
| 11 | Fedőlemez | Öntöttvas | |||
| 12 | Tömszelence | Öntöttvas | |||
| 13 | Kitérő | 27%króm fehér vas | |||
| 14 | Tőzsdei gyűrű | Természetes gumi | |||
| Csavaroz | Cinkezett acél | ||||
| 0 gyűrű | Nitril gumi | ||||
| Pecsét | Gumi | ||||
Termékhasználati utasítások
4. Kapcsolási eljárás
A szivattyútest tisztítása: A szivattyú leállítása előtt 30 percig kell szivattyúzni a tiszta vizet, hogy megtisztítsa a szivattyút és a közeget a csövek belsejében.
Csukja be a kimeneti szelepet: Csukja be a szivattyúk kimeneti szelepét.
Állítsa le: Állítsa le és állítsa le a megfelelő tengely tömítővíz és a hűtővíz ellátását.
Csukja be a bemeneti szelepet: Csukja be az AH -iszapszivattyú bemeneti szelepét.
Megjegyzések: Szigorúan tilos leállítani a szivattyút, amikor a kimeneti szelep teljesen nyitva van. Ellenkező esetben víz kalapács fordulhat elő, ami a szivattyú vagy a csőszerelvények károsodását okozhatja.
5. Tisztítás és karbantartás
Tisztítás: Használat után azonnal tisztítsa meg a szivattyú testét és a csöveket a maradékok eltávolításához.
Karbantartás: Rendszeresen cserélje ki a kenőolajat, és hajtsa végre a szivattyút a megfelelő működésének biztosítása érdekében.
Ellenőrizze a csomagolást: Vigyázzon a csomagoló mirigy hőmérsékletére és szivárgására. A csomagolás normál szivárgása nem haladhatja meg a 10-20 csepp percet.
Ellenőrizze a ellenőrző szelepet: A szivattyú üzemeltetése során, ha a készenléti gép ellenőrző szelepe szivárog, miközben a kapcsolószelep nyitva marad, akkor óvatos a készenléti gép hátoldalának forgása miatt.
Kerülje a kavitációt: Az áramlási sebesség beállításakor a szivattyú működése során nem tanácsos csökkenteni a szelep nyitási fokát a szívóvezetékben az áramlási sebesség csökkentése érdekében. Ellenkező esetben a szivattyú bemeneti nyílásánál elégtelen áramlást okoz, ami a szivattyú kavitációját eredményezi.
Hűtővíz: Hűtővízhez szükséges csapágyak esetén figyeljen a víz hőmérsékletére és mennyiségére, és próbálja meg a csapágy hőmérsékletét a megadott tartományon belül tartani.
Előkészítés az indítás előtt
Ellenőrizze a csatlakozásokat: Ellenőrizze, hogy a szivattyú és a csővezeték biztonságosan csatlakoztatva legyen, a motor normálisan működik, és a kenőolaj elegendő, stb.
Nyissa ki a takarmányszelepet: A kezdés előtt először kinyitni kell a takarmányszelepet, majd a szivattyú bemeneti szelepét fokozatosan meg kell nyitni a szivattyú áramlási sebességének beállításához. Ugyanakkor győződjön meg arról, hogy a szivattyú bemeneti és kimeneti szelepei nyitott állapotban vannak.
Vízelés: Ha szükséges, nyissa ki a vízbemeneti szelepet, hogy a szivattyút vízzel töltse (a fordított áramlású szivattyúk nem igényelnek víztöltést).
Állítsa be a kimeneti szelepet: Állítsa a kimeneti szelep nyílását 1/4 -re.
2. Indítsa el a motort
Indítsa el a motort: Kövesse a motor indítási eljárását a motor elindításához, és tegye az AH frakció -iszapszivattyú működését. Az indítási folyamat során óvatosan figyelje meg a szivattyú működését a normál működésének biztosítása érdekében.
Figyelje a nyomást: Amint a forgási sebesség normalizálódik, kapcsolja be a kimeneti nyomásmérőt. Ha a nyomás normál és stabil, lassan nyissa ki a kimeneti szelepet, amíg teljesen nyitva nem kerül, vagy nem felel meg a munkakörülmények követelményeinek.
Megjegyzések: A szivattyú elindítása a kimeneti szelep teljesen nyitva tartja a motor túlterhelését; Az áramlási sebesség szabályozása a bemeneti szelep bezárásával szivattyú kavitációhoz vezet, amelyet el kell kerülni.
3.
A kisülési térfogat beállítása: Miután az AH-frakció-iszapszivattyú normálisan működik, fokozatosan nyissa ki a kimeneti szelepet, hogy elindítsa a nagy koncentrációjú szilárd-folyékony keverék kiürítését. Figyeljen a szivattyú kisülési mennyiségének kiigazítására a folyamatkövetelmények teljesítése érdekében.
A munkakörülmény figyelése: A szivattyú működése során folyamatosan figyelemmel kell kísérni a szivattyú működési állapotát, beleértve a motor működését, a szivattyú nyomását és áramlási sebességét stb. Bármely rendellenes helyzetet fel kell fedezni és azonnal kezelni kell.
Áramlási sebesség és fej: Győződjön meg arról, hogy a szivattyú áramlási sebessége és feje (kimeneti és bemeneti nyomás) stabilak és megfelelnek a folyamatigénynek.
Jelenlegi stabilitás: Figyelje, hogy az áram stabil -e.
Rendellenes hangok: Ellenőrizze, hogy vannak -e rendellenes hangok a berendezésből, és hogy a zajszint túl magas.
Tenyésztés szivárgása: Ellenőrizze, hogy a tömítés szivárgása normális -e (csöpögés vagy szivárgás formájában).
Csapágy hőmérséklete: Győződjön meg arról, hogy a csapágyak hőmérsékleti emelkedése nem haladja meg a 35 fokot, és a maximális hőmérséklet nem haladhatja meg a 75 fokot.
GYIK
01. Fontos megjegyzések a hamu -iszapszivattyúhoz?
Győződjön meg arról, hogy a szivattyú stabil alapra van felszerelve, és húzza meg a rögzítőcsavarokat a rezgés megakadályozása érdekében.
Győződjön meg arról, hogy a csövek és a szelepek biztonságosan támaszkodnak, hogy elkerüljék a szivattyú testének súlyát.
Ellenőrizze a járókerék forgásának rugalmasságát, és állítsa be a csomagolási tömítést vagy a mechanikus tömítést szivárgás nélkül.
Üzemeltetési karbantartás
Rendszeresen ellenőrizze a tengelytömítés vízének nyomását és áramlását, és tartsa megfelelően a csomagoló mirigy szorítását (a normál szivárgás percenként 10-20 csepp).
Kerülje az áramlási sebesség beállítását a szívócsőszelep bezárásával, hogy megakadályozza a szivattyú kavitációját.
Győződjön meg arról, hogy a csapágyhőmérséklet a megadott tartományon belül marad. Ha szükséges, állítsa be a hűtővízmennyiséget
A mechanikus tömítések használatának legfontosabb pontjai:
Az indítás előtt meg kell erősíteni, hogy a mechanikus tömítést helyesen kell felszerelni, és hogy a tengelytömítés vízvezetéke tiszta és szennyeződésektől mentes.
A mechanikus tömítés víznyomásának 0,1 MPa -nak kell lennie, mint a szivattyúnyomás, hogy biztosítsák a tömítőfelületek megfelelő kenését.
Általános kérdések kezelése
Ha rendellenes rezgést vagy zajt észlel, ellenőrizni kell a járókerék és az előlap közötti távolságot (a 0.75 - 1.00 mm) és a motor forgási iránya helyes -e.
02.Mi a szövőszivattyú előnyei?
Nagy koncentrációos híg kezelési kapacitás
Az AH-iszapszivattyút kifejezetten a nagy koncentrációos iszapokhoz tervezték, és képesek ellenállni a magasabb szilárd részecskék tartalomnak. Jobban teljesít, ha a nagy koncentrációjú ásványi szüneteket szállítja.
Nagyáramú kapacitás
Ennek a szivattyú sorozatának áramlási sebességét úgy tervezték, hogy nagy, alkalmas munkakörülményekhez, ahol nagy mennyiségű iszapot kell gyorsan szállítani, és ez megfelel a magas áramlású követelményeknek.
Korróziógátló tulajdonság
A járókeréket és a szivattyúházat kifejezetten úgy tervezték, hogy ellenálljon a közepes méretű részecskék által okozott hatásnak és kopásnak, és különösen alkalmasak az erősen csiszoló iszap szállítására.
Alkalmas a magas fejű munkakörülményekhez
Az AH-iszapszivattyú hosszú távú és nagy fejű szállítást érhet el a többlépcsős sorozatú csatlakozáson keresztül, és stabilan teljesít a megengedett működő nyomástartományon belül.
Szerkezeti jellemzők
Egyes modellek egy dupla szivattyú házszerkezetet fogadnak el, a hátsó pengékkel a járókerék első és hátsó fedőlapján, amely csökkenti a szivárgást és meghosszabbítja a szolgáltatási élettartamot.
03. Az iszapszivattyúk megfontolásainak megfizetése
Szivattyú típusválasztás
Az AH típus egy vízszintes konzolos centrifugális szivattyú, amely alkalmas a magas erózió és a nagy koncentrációjú iszap szállítására. Használható sorozatban több szakaszban a maximális megengedett működési nyomástartományon belül. A kiválasztandó szivattyú (vízszintes vagy függőleges) típusa a bemeneti nyomástól (természetes áramlás vagy a vízmedencébe merülve) függ, és meg kell erősíteni, hogy a többlépcsős sorozatú művelet támogatott-e.
Anyagi illesztés
Válasszon kopásálló vagy korrózióálló anyagokat a szállított közeg savassága vagy lúgossága alapján:
A természetes gumi és A49/A33 anyagok alkalmas az általános korrozív körülményekhez.
Az A05/A07 anyagok alkalmasak a csiszoló környezetre.
Lezárási módszer kompatibilitása
A kiegészítő járókerék -tömítés nem igényel tengelytömítő vizet, és a legjobb tömítés hatással van. A csomagolási tömítést egyszerűen karbantartható, de tengely tömítést igényel. A mechanikus tömítéshez hűtővízrendszer -támogatást igényel, és alkalmas a magas fejű munkakörülményekhez.
Átviteli mód egyeztetés
A közös átviteli módszerek közé tartozik a közvetlen csatlakozás (DC), a párhuzamos öv (CR) és a felső-alsó öv (ZV) stb. A választásnak a motor helyzetén és a telepítési tér helyzetén kell alapulnia.
Teljesítményszámítás
A motor teljesítményét az áramlási sebesség, a fej és a közeg specifikus gravitációja alapján kell kiszámítani, hogy elkerüljék a túlzottan nagy vagy kicsi motor kiválasztását, amely elégtelen hatékonyságot vagy a berendezések károsodását eredményezné.
04. Hogyan lehet napi karbantartást végezni az iszapszivattyúknak?
Csomagolási tömítés: Napi ellenőrizze a csomagolóvíz nyomását (tiszta és lágyítható víz szükséges), állítsa be a csomagolóborítás szorosságát hetente, szivárgási sebességgel percenként 30-60 csepp, mint referenciaérték. Cserélje ki a csomagolást, amikor a művelet eléri a 800-1200 órát, vagy a szivárgási sebesség hirtelen növekszik (az ajánlott szénszál impregnált, poli-metluor-etilén kompozit anyag).
Mechanikus tömítés: Minden műszak, töltse fel a lítium-alapú zsírt az olajpoháron keresztül a kenés céljából. Ellenőrizze az ajaktömítő gyűrű rugalmasságát és kopását. Azonnal cserélje ki, ha megkeményed vagy reped.
A részek elszámolásának csiszolása
Kilátó és őrlemez -távolság: Heti mérés egy érzelmi mérőeszköz felhasználásával (az AH típusú szivattyúk standard értéke 0.5 - 1.0 mm). Ha a toleranciától kívül esik, állítsa be a csavarok beállításával. Ha a kopás meghaladja az eredeti vastagság 30% -át, akkor az alkatrészeket csoportokban kell cserélni.
A csapágy hőmérséklete: Jegyezze fel a hőmérsékletet naponta (a riasztási küszöböt a környezeti hőmérsékleten plusz 40 fokon állítják be), és végezzen negyedéves ellenőrzést a kenőolaj nedvességtartalmának és a fém részecskék tartalmának.
Megelőző karbantartási terv
Havi ellenőrzés: A rögzítőcsavarok előzetes meghúzódó ereje (a tervezési érték ± 5% -a), a kapcsolás igazítási eltérése (radiális <0,1 mm, szög <0,2 mm/m).
Éves nagyjavítás: Mérje meg a tengely elhajlását (kevesebb vagy egyenlő 0,05 mm/m), ellenőrizze a nyomást hordozó alkatrészek falvastagságát (összehasonlítva a kezdeti értékkel), és végezzen statikus egyensúlyi tesztet (a járókerék maradék egyensúlyhiánya kevesebb, mint a G6,3 fokozatnál).
A karbantartás elvégzésekor a szivattyúgyártó kézikönyvére kell hivatkozni annak biztosítása érdekében, hogy a műveletet a specifikációkkal összhangban végezzék.
