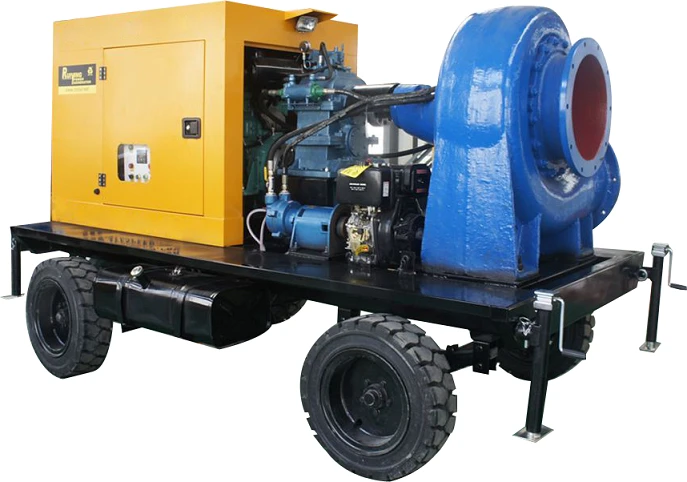

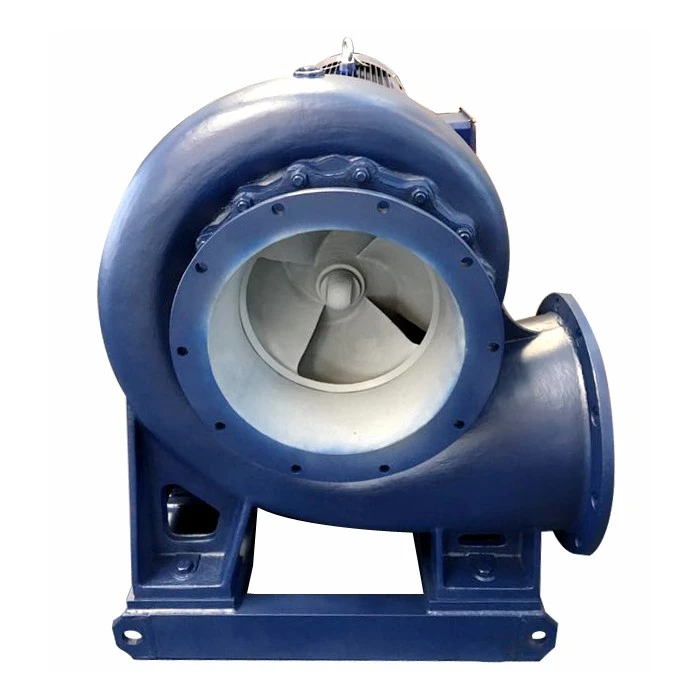

A vegyes áramlási szivattyú egy vízszintes, egyfokozatú, egyfokozatú szivattyú. Megfelelő tiszta víz vagy más folyadékok szállítására, amelyek a vízhez hasonló fizikai és kémiai tulajdonságokkal rendelkeznek. A szállított folyadék hőmérséklete nem lehet meghaladni 50 fokot.

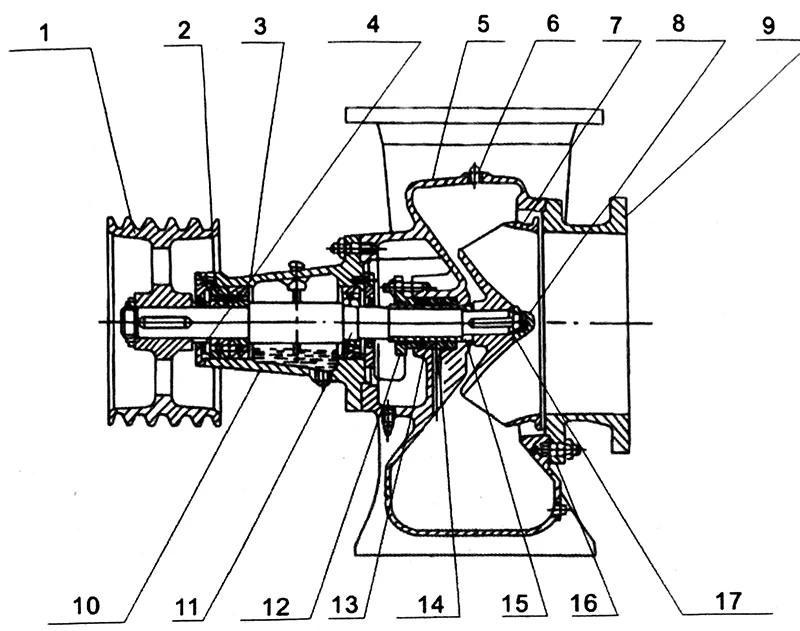

Diagram
1.Pulley
2.A fedőfedél
3.A
4. A test végső burkolata
5.Pump test
6.Plug
7.
8.
9.Pump fedél
10. Hajvalló test
11. Tengely
12.csomagolás mirigy
13.csomagolás
14. Csomagoló gyűrű
15. tengely hüvely
16. Pape Pad
17.Mertesítő dió
300HW -7 s
300: A szivattyú bemeneti és kimeneti átmérője (mm)
HW: Örvény héj vegyes áramlási szivattyúja
7: Fej (M)
S: Strukturális stílus
1.Az egyenlő szerkezet, megbízható felhasználás, kényelmes dekoráció, nagy hatékonyság, kis méret és könnyű súly.
2.A átviteli módszerek közé tartozik a közvetlen átviteli és a változó sebességű átvitel. Az általánosan használt motorok elektromos motorok és dízelmotorok.

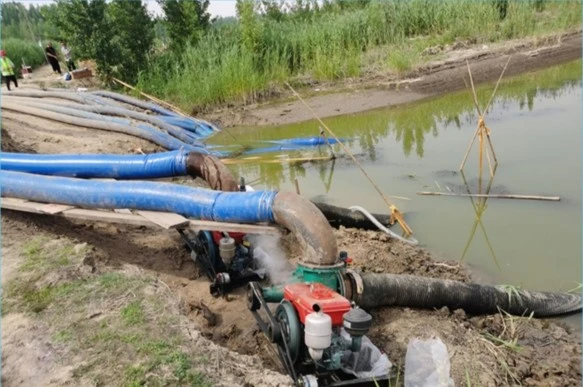

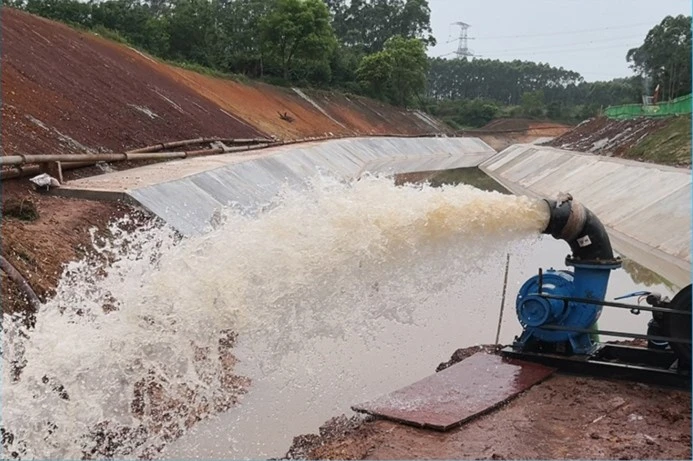

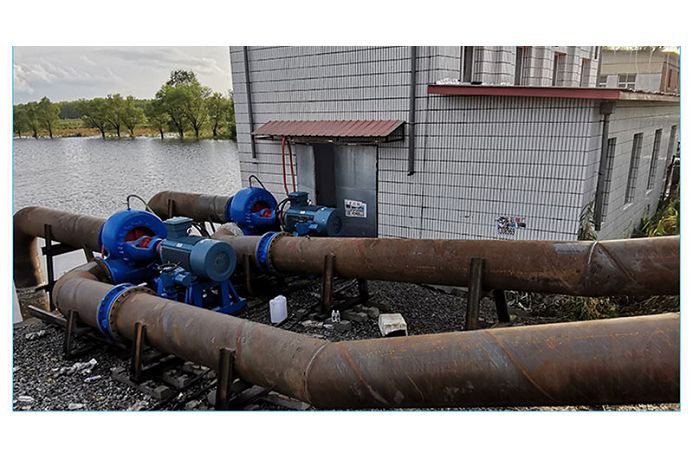

Alkalmazási forgatókönyvek
teljesítményparaméter
|
Beír |
Kapacitás |
Fej (m) |
Sebesség (R/perc) |
Hatékonyság (%) |
Tengelytengely (KW) |
NPSH (m) |
|
|
(L/S) |
(m3/h) |
||||||
|
100HW -5 |
25 |
90 |
5.0 |
2900 |
79 |
1.55 |
4.0 |
|
100HW -8 |
25 |
90 |
8.0 |
2900 |
81 |
2.42 |
4.0 |
|
100HW -12 |
25 |
90 |
12.5 |
2900 |
81 |
3.78 |
4.0 |
|
150HW -5 |
50 |
180 |
5.0 |
1450 |
82 |
2.99 |
2.7 |
|
150HW -8 |
50 |
180 |
8.0 |
1450 |
82 |
4.78 |
2.7 |
|
150HW -12 |
50 |
180 |
12.5 |
2900 |
82 |
7.47 |
6.0 |
|
200HW -4 |
95 |
340 |
4 |
1060 |
81 |
4.60 |
4.0 |
|
200HW -5 |
100 |
360 |
5.0 |
1450 |
81.5 |
6.01 |
4.0 |
|
200HW -8 |
100 |
360 |
8.0 |
1450 |
83.5 |
9.39 |
4.0 |
|
200HW -12 |
100 |
360 |
12.5 |
1450 |
83.5 |
14.68 |
4.0 |
|
250HW -4 |
125 |
450 |
4.2 |
980 |
82.5 |
6.30 |
4.0 |
|
250HW -5 |
150 |
540 |
5.0 |
1180 |
82 |
8.97 |
4.0 |
|
250HW -7 |
125 |
450 |
7.0 |
980 |
83 |
10.5 |
4.0 |
|
250HW -8 |
150 |
540 |
8.0 |
1180 |
84 |
14.01 |
4.0 |
|
250HW -12 |
150 |
540 |
12.5 |
1180 |
84 |
21.88 |
4.0 |
|
300HW -4 |
197 |
710 |
4.0 |
780 |
83.5 |
4.40 |
4.0 |
|
300HW -5 |
220 |
792 |
5.0 |
970 |
83 |
12.99 |
4.0 |
|
300HW -7 |
216 |
780 |
7.0 |
980 |
84 |
17.70 |
4.0 |
|
300HW -8 |
220 |
792 |
8.0 |
970 |
85 |
20.30 |
4.0 |
|
300HW -12 |
220 |
792 |
12.5 |
970 |
85 |
31.72 |
4.0 |
|
350HW -4 |
278 |
1000 |
4.3 |
980 |
85 |
16.6 |
4.5 |
|
350HW -8 |
278 |
1000 |
8 |
980 |
85.5 |
25.5 |
4.5 |
