Olaj centrifugál szivattyú

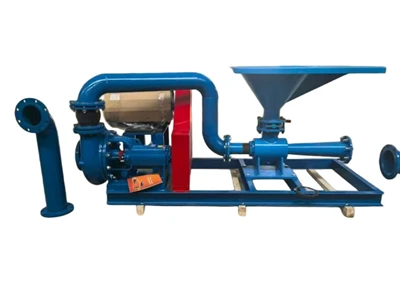

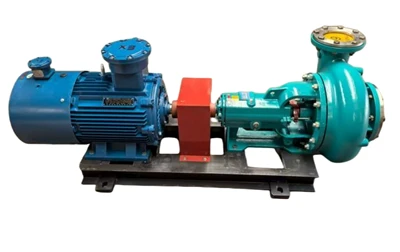

Olaj centrifugálszivattyú Az SB sorozatú homokszivattyúk új fejlesztésű segédszivattyúk, amelyeket kifejezetten az olaj- és gázfúró berendezések jellemzőihez szabtak. Axiális szívószerkezetet alkalmaznak, és az áramlási alkatrészek kopásálló-öntöttvasból készülnek. Alkalmasak lebegő részecskéket vagy más hasonló folyékony közeget tartalmazó korrozív fúrófolyadékok fúrási műveletek során történő szállítására. Ezek a legmegfelelőbb szivattyúk homokleválasztókhoz, iszapleválasztókhoz és keverőtölcsérekhez, valamint ideális feltöltőszivattyúk iszapszivattyúkhoz. Paraméterezésük teljes mértékben figyelembe veszi, hogy a hozzájuk tartozó berendezések optimális körülmények között működjenek. A fő jellemzők közé tartozik az alkatrészek erős felcserélhetősége, a tengelytömítés alacsony szivárgása, a megbízható működés, a hosszú élettartam és a kényelmes karbantartás.

Az SB Oil Centrifugal Pump sorozatú homokszivattyúk öt modellben kaphatók: SB6×8, SB5×6, SB4×5, SB3×4 és SB2 3. Típusszám

Az SB6×8 felszerelhető 45kW-os, 55kW-os és 75kW-os motorokkal. A felhasználói igényeknek megfelelően 6 féle szivattyú áll rendelkezésre: előre és hátra forgó szivattyú.
A G modell formatervezési minta szabadalmat kért. A szabadalom száma ZL 2007 3 0094452.1; Modell: SB5 6
22kW-os, 30kW-os, 37kW-os és 45kW-os motorokkal szerelve. Általánosan elérhető 4 irányváltó szivattyú specifikációban. Az SB4 5 modell 15 kW-tal van felszerelve.
22 kW-os motor, általában 2 specifikációban kapható irányváltó szivattyúkhoz. Az SB34 modell 15 kW-os, 11 kW-os és 7,5 kW-os motorokkal van felszerelve, és 3 irányváltó szivattyúval rendelkezik. Az SB23 modell 11 kW-os, 7,5 kW-os és 5,5 kW-os motorokkal van felszerelve, és 3 irányváltó szivattyúval is rendelkezik. Az első két modell szivattyúinak tömítései univerzálisak. Az irányváltó szivattyúk külső formái és beépítési méretei alapvetően megegyeznek az előremenő szivattyúkéval. A tekercses kimeneti cső a bal oldalon található az elülső szivattyúnál és a jobb oldalon az irányváltó szivattyúnál (a szívóoldali nézetből).

Az Olaj centrifugálszivattyú SB6×8 homokszivattyú 3200 méter feletti fúrótornyokhoz, míg az SB5×6 homokszivattyú 2500 méter alatti fúrótornyokhoz ajánlott.
Az SB sorozatú homokszivattyúk tömítése mechanikus tömítéseket alkalmaz. Ez a mechanikus tömítés használati minta szabadalmat kért. A mechanikus tömítés fő tömítése egy nagy-karbantartásigényű-edzett ötvözetből készült mechanikus tömítés, amelynek hosszú élettartama van; a kiegészítő tömítés egy tömítő tömítés, amely megakadályozhatja a baleseteket. Gyakorlati használat után bebizonyosodott, hogy az SB sorozatú homokszivattyúk tömítése megbízható és a karbantartás kényelmes.
Az SB sorozatú homokszivattyúk tengelytömítései zsírral vannak kenve; a csapágyak motorolajjal vannak kenve. A csapágyak mindkét végén csapágyfedelek találhatók.
A "vajszájú" típusú csapágyakat vajjal is meg lehet kenni.
Az SB sorozatú homokszivattyúk bemeneti és kimeneti karimái két sorozatú - metrikus és angolszász - sorozatban készülnek a hazai és külföldi felhasználók igényeitől függően.
Szabványos méret.
SB sorozatú homokszivattyúinkat a világ több mint 20 országában használták szárazföldi és tengeri fúróplatformokon. Az eredmények azt mutatják, hogy a tömítések rendszeres cseréjén kívül a karbantartási költségek nagyon alacsonyak.

1. A homokszivattyú modellkódja által képviselt jelentés:
SB - jelentése: SB sorozat egy-egyfokozatú egy-szívású szennyvízszivattyú
F - a következőt jelzi: Fordítva (Ha a szivattyú bemenete felé néz, a szivattyú az óramutató járásával ellentétes irányban forog, és a szivattyú kimenete függőlegesen a szivattyú bemenete alatt található)
(a középvonal jobb oldalán)
A Z - a következőket jelzi: Előre forgás (ha elölről nézzük a szivattyú bemenetét, a szivattyú az óramutató járásával megegyező irányban forog, és a szivattyú kimenete függőlegesen a szivattyú bemenete alatt helyezkedik el)
(A középvonal bal oldalán)
J - jelentése: mechanikus tömítés
P - jelzi: Szíjhajtás
C - Jelzi: Amerikai szabvány bemeneti és kimeneti karima
A homokszivattyú modellkódja három numerikus kódkészletet is tartalmaz, amelyek a szivattyú bemeneti átmérőjét, a kimeneti átmérőt, a járókerék névleges átmérőjét vagy a motor teljesítményét jelzik.
2. Példa a homokszivattyú modell által képviselt jelentésre: 1. példa:
SB6 × 8 FJCP -13 (75 kW)
A járókerék névleges átmérője (hüvelyk), zárójelben a megfelelő teljesítménnyel
Szíjak sebességváltó
A bemeneti és kimeneti karimák az ANSI (amerikai nemzeti szabványok) szabványos típusúak.
Mechanikus tömítés
Irány: fordított
Szivattyú bemeneti átmérője (hüvelyk)
Szivattyú kimeneti átmérője (hüvelyk)
SB sorozatú egyfokozatú-egyfokozatú-szívó homokszivattyú
Jegyzet:
Ha a forgásirány kódja nincs megadva: Az SB6×8 metrikus szivattyú esetében az alapértelmezett forgásirány előre; A szivattyúk egyéb specifikációinál az alapértelmezett forgásirány fordított.
2. Ha a bemeneti és kimeneti karimák kódja nincs megadva, a szivattyú bemeneti és kimeneti karimái alapértelmezés szerint metrikus szabványos karimák.
3. Ha az átviteli kód nincs megadva, a szivattyú alapértelmezés szerint közvetlen meghajtású konfigurációra vált.
4. Az angol rendszerű modelleknél először a bemeneti átmérő, majd a kimeneti átmérő szerepel. Ha az alapértelmezetttől eltérő konfigurációra van szüksége, akkor azt kódokkal vagy szöveggel adhatja meg.
